| 起源の場所: | 江蘇中国 |
|---|---|
| ブランド名: | AIPREL |
| 証明: | ISO9001 |

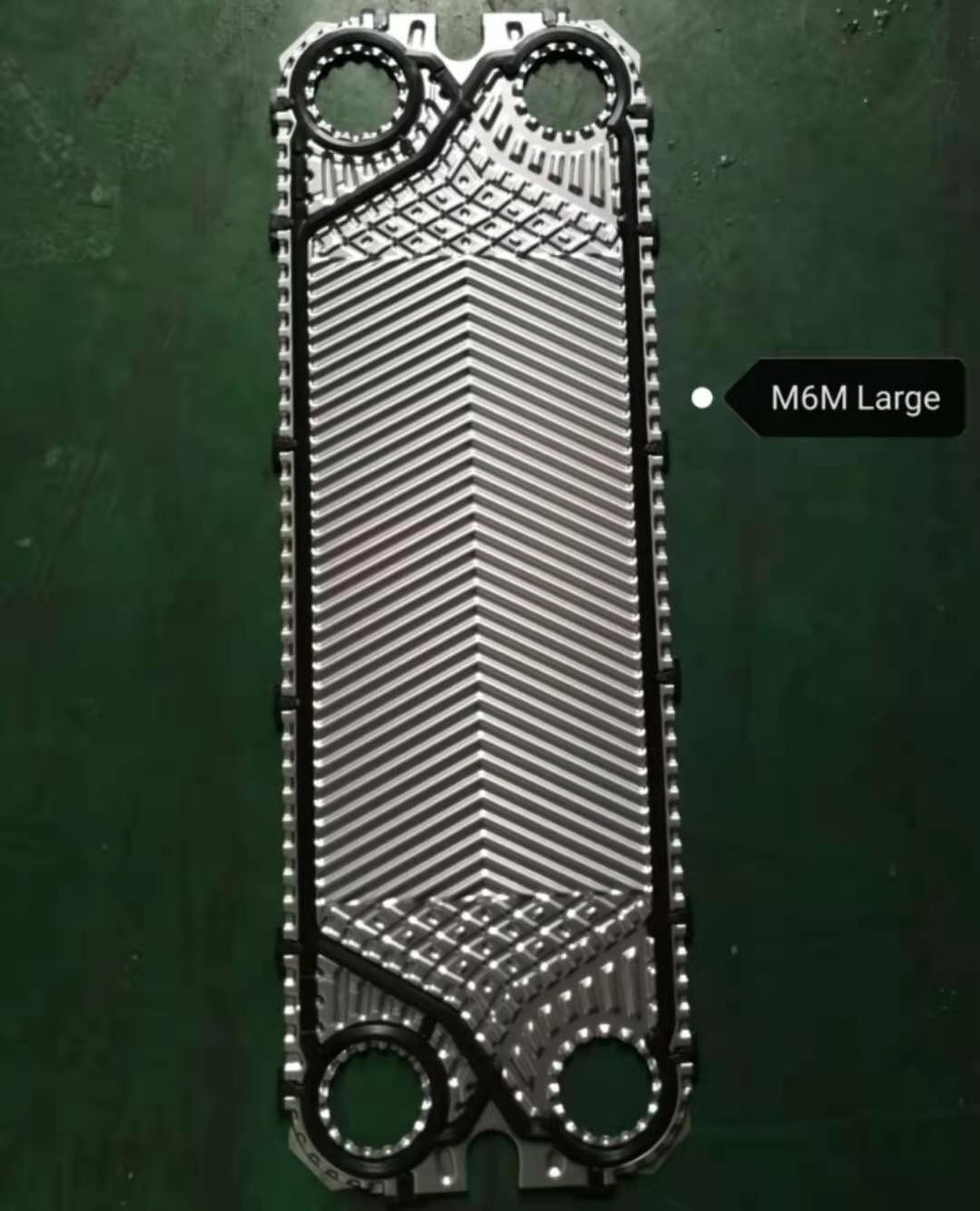

| モデル番号: | M6M |
| 最小注文数量: | 1 |
| 価格: | Negotiable |
| パッケージの詳細: | 標準的なカートン |
| 受渡し時間: | 1-2週 |
| 支払条件: | L/C、T/T |
| 供給の能力: | 1ヶ月あたりの10,000セット |
| タイプ: | ガスケット | 適用: | ヒーターの部品、冷凍の部品、普遍的なvehicalの熱交換、企業の暖房プロセス |
|---|---|---|---|
| 保証: | 1年 | ガスケット材料: | EPDM、NBR、HEPDM、FKW、HNBR、NBR-HT |
| 版の厚さ: | 0.5/0.6/0.8mm、1mm、0.5mmから利用できる0.7mm | 最高圧力: | 2MPa （20棒） |
| 媒体: | 純度媒体、オイル、ガス、空気、水 | ||

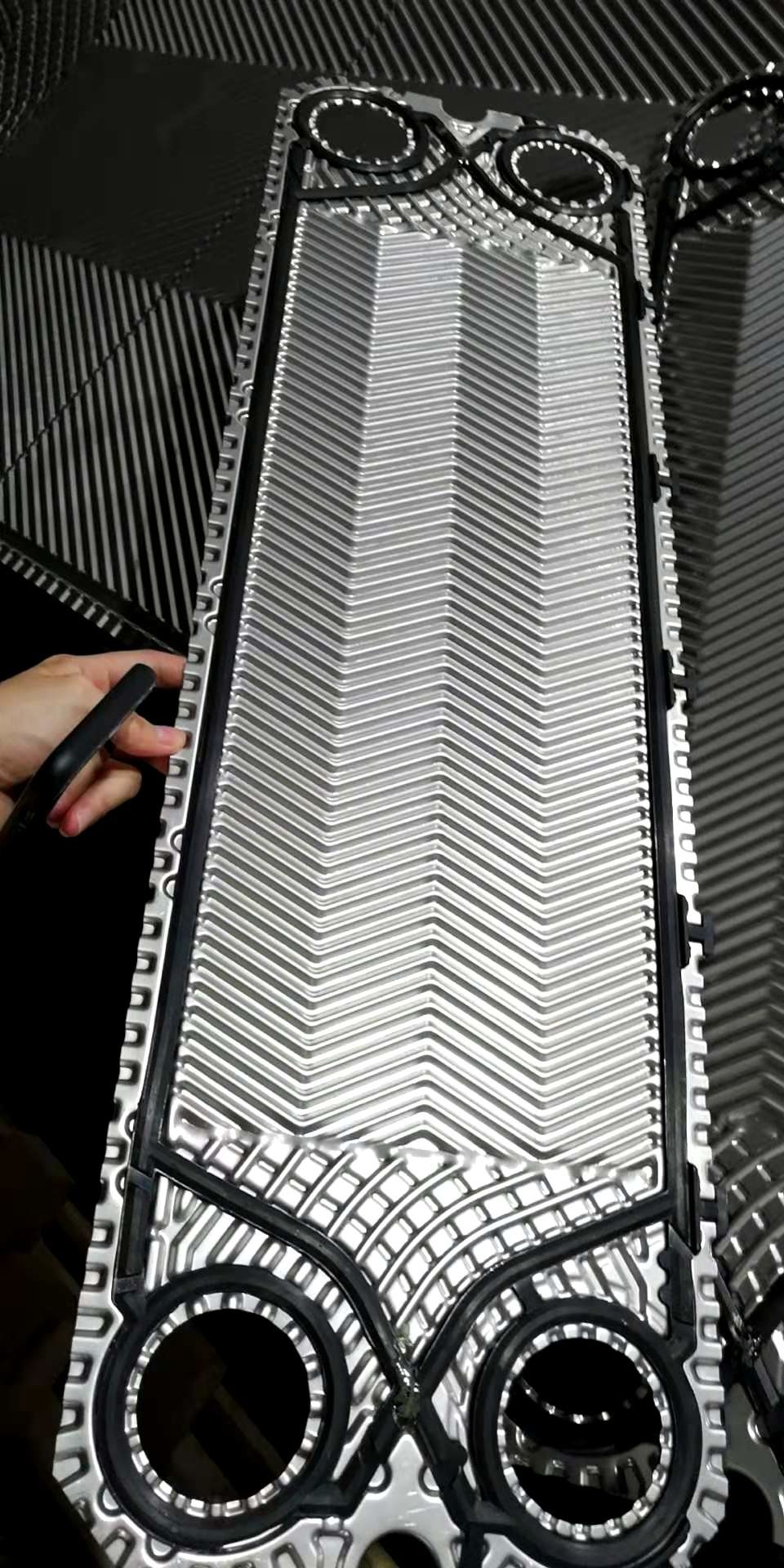

| ハイライト: | Epdmのガスケットの等しいクリップ,熱交換器のEpdmのガスケット,0.8mmの版のEpdmのガスケット |
||
専門の版の熱交換器の版の製造業者および販売人として、AIPRELは遠くの同じ材料仕様書の版の熱交換器の版および熱交換器のガスケットのほとんどを作り出し、何百より多くに遠く代わりとなる部品サービスをもの適用会社提供できる。
私達はアルファの熱交換器のガスケットおよび版の取り替えを供給する。次としてアルファのモデル リスト。
| （アルファ） | ||||||
| アルファ シリーズ | 版区域（mの²） |
版の長さ （mm） |
版の幅 （mm） |
縦方向の中心間距離 （mm） |
横断中心間距離 （mm） |
直径 （mm） |
| アルファM3 | 0.032 | 431 | 125.5 | 357 | 60 | 25 |
| アルファM6 | 0.14 | 750 | 250 | 640 | 140 | 60 |
| アルファM6-M | 0.14 | 750 | 250 | 640 | 140 | 60 |
| アルファM10-B | 0.24 | 879 | 375 | 719 | 223 | 100 |
| アルファM10-M | 0.22 | 879 | 375 | 719 | 223 | 100 |
| アルファM15-B | 0.62 | 1500 | 500 | 1294 | 298 | 140 |
| アルファM15-M | 0.62 | 1500 | 500 | 1294 | 298 | 140 |
| アルファM20-M | 0.85 | 1750 | 625 | 1478 | 365 | 205 |
| アルファMX25B | 1.5 | 2250 | 750 | 1939年 | 439 | 230 |
| アルファMX25M | 1.5 | 2250 | 750 | 1939年 | 439 | 230 |
| アルファM30 | 1.85 | 2245 | 995 | 1845 | 595 | 325 |
| アルファCLIP6 | 0.18 | 1000 | 250 | 859 | 130 | 51 |
| アルファCLIP8 | 0.38 | 1250 | 375 | 1095 | 220 | 78 |
| アルファCLIP10 | 0.62 | 1500 | 500 | 1324 | 324 | 100 |
| アルファTS6-M | 505 | 327 | 380 | 200 | 80 | |
| アルファTL6 | 1036 | 150 | ||||
| アルファTL10 | 1338 | 225 | ||||
| アルファTL10P | 1338 | 225 | ||||
| アルファT20-B | 0.9 | 1750 | 625 | 1478 | 353 | 205 |
| アルファT20-BW | ||||||
| アルファT20-M | 0.85 | 1750 | 625 | 1478 | 365 | 205 |
| アルファT20-MW | ||||||
| アルファT20-P | ||||||
| アルファTS20-M | 0.283 | 900 | 625 | 698 | 363 | 195 |
| アルファT50M | ||||||
| アルファP-01 | 431 | 126.5 | 357 | 60 | 32 | |
| アルファP-2 | 0.2 | 710 | 248 | 593 | 135 | 65 |
| アルファP5 | 0.14 | 800 | 325 | 55 | ||
| アルファP12 | ||||||
| アルファP13 | 0.18 | 920 | 290 | 800 | 165 | 60 |
| アルファP14 | 1032 | 264 | ||||
| アルファP15 | 0.53 | 1372 | 500 | 1200 | 324 | 115 |
| アルファP16 | 0.8 | 1360 | 795 | 1200 | 530 | 175 |
| アルファP17 | 1.41 | 2080年 | 795 | 1865 | 530 | 175 |
| アルファP20 | ||||||
| アルファP21 | 0.12 | 715 | 250 | 591 | 135 | 70 |
| アルファP22 | 0.2 | 710 | 248 | 593 | 135 | 65 |
| アルファP22クリップ | 0.12 | 715 | 250 | 591 | 135 | 70 |
| アルファP26 | 0.12 | 715 | 250 | 591 | 135 | 70 |
| アルファP30 | 630 | 122 | 570 | 50 | 25 | |
| アルファP31 | 0.32 | 1154 | 430 | 945 | 230 | 120 |
| アルファP32 | 0.32 | 1154 | 430 | 945 | 230 | 120 |
| アルファP36 | 0.32 | 1154 | 430 | 945 | 230 | 120 |
| アルファP41 | ||||||
| アルファP45 | 1200 | 324 | ||||
| アルファP171 | 1.41 | 2080年 | 795 | 1865 | 530 | 175 |
| アルファPAR01 | ||||||
| アルファPAR22 | ||||||
| アルファT200 | ||||||
| アルファP225 | ||||||
| アルファP252 | ||||||
| アルファP132 | 0.18 | 920 | 290 | 800 | 165 | 60 |
| アルファP135 | 800 | 165 | ||||
| アルファA3 | 630 | 122 | 570 | 50 | 25 | |
| アルファA10 | 1205 | 290 | ||||
| アルファA10B | 0.24 | 873 | 388.5 | 703 | 234 | 100 |
| アルファA15 | 1315 | 350 | ||||
| アルファA15B | 0.75 | 1558 | 588.5 | 1315 | 350 | 160 |
| アルファA20 | 1.07 | 1835 | 715 | 1550 | 430 | 200 |
| アルファA20B | 1.07 | 1843 | 718.5 | 1550 | 430 | 210 |
| アルファA30 | 2190 | 890 | 1845 | 540 | 300 | |
| アルファA35 | 2 | 2303 | 1220 | 1850 | 765 | 350 |
| アルファAK20 | 0.5 | 1220 | 669 | 930 | 365 | 210 |
| アルファAM10 | 0.43 | 1247 | 487 | 1046 | 290 | 100 |
| アルファAM20 | 0.79 | 1754 | 669 | 1450 | 365 | 200 |
| アルファAM20B | 0.79 | 1754 | 669 | 1450 | 365 | 210 |
| アルファAM20BFM | ||||||
| アルファAM20HBM | ||||||
| アルファAM20SFM | ||||||
| アルファAX30 | 1.58 | 2208.5 | 909 | 1836 | 540 | 285 |
| アルファAX30B | ||||||
| アルファH7 | 0.4 | 1233 | 425.5 | 1054 | 254 | 80 |
| アルファH10 | 0.65 | 1482 | 533.5 | 1221 | 348 | 100 |
| アルファJWP26 | 0.12 | 715 | 250 | 591 | 135 | 70 |
| アルファJWP36 | 0.32 | 1154 | 430 | 945 | 230 | 120 |
| アルファMA30M | 1.5 | 2250 | 1000 | 1811 | 561 | 332 |
| アルファMA30S | 2232 | 970 | 1815 | 555 | 295 | |
| アルファMS6 | ||||||
| アルファMS10 | ||||||
| アルファMS15 | ||||||
| アルファEC350 | ||||||
| アルファEC500 | ||||||
| アルファEC650 | ||||||
| アルファEC700 | ||||||
| アルファM6MW | 640 | 140 | ||||
| アルファM6MX | 640 | 140 | ||||
| アルファM6MD | 640 | 140 | ||||
| アルファM10BW | 0.24 | 879 | 375 | 719 | 223 | 100 |
| アルファM10BD | ||||||
| アルファM10BWREF | ||||||
| アルファM20MW | 1478 | 353 | ||||
| アルファMK15BW | ||||||
| アルファM15F | ||||||
| アルファM15E | ||||||
| アルファMA30W | ||||||
| アルファA15BW | 0.75 | 1150 | 585 | 1315 | 350 | 160 |
| アルファAX30BW | ||||||
| アルファAM20DW | ||||||
版の熱交換器は熱伝達が起こる2つの液体の道のための蒸気口が付いている波形の金属板1パックから成っている。版のパックは苦境フレームの版と移動可能な圧力プレートの間で組み立てられ、ボルトをきつく締めることによって圧縮される。版は内側の版チャネルを密封し、予備チャンネルに液体を指示するガスケットによって合う。版の数は液体の流動度、物理的性質、圧力降下および温度プログラムによって定められる。版の波形は流動乱れを促進し、差動圧力に対して版を支える。フレームの版および圧力プレートは上部の運送棒から中断され、サポート コラムに固定されるより低い指導棒によってある。関係はまたは液体が両方ともに単位内の単一パスより多くを、フレームおよび圧力プレート作れば、フレームの版にまたはある。
| 板材 | SS304、SS316、254SMO、904L、C276のチタニウム、ニッケル、Incoloy825 |
| 版の厚さ | 0.5mm、0.6mm、0.7mm、0.8mm、1.0mm |
| ガスケットMTERIAL | EPDM、NBR、HNBER、HEPDM、FKW |
| ガスケット アセンブリ | 切なさい、締めなさい、つけられる留めなさい |
| フレーム材料 | 炭素鋼、ステンレス鋼、ステンレス鋼のコート |
| ノズル | フランジ、ゴム製挿入物、金属の挿入物、糸、クランプ |
| 関係のサイズ | DN15~DN500 |
| 関係の標準 | Custiomized |
| 色 | Custiomized |
| 適用 | HVAC、力、Suger、海兵隊員、化学薬品、等 |
熱交換器の選択および設計の不確実性が原因で、表示される価格は範囲である。細部については、カスタマー サービスに連絡しなさい。前の期間に伝達し合わなければ、カスタマー サービスはそれを受け入れることができない。
利点:
他の他のタイプの熱交換器と比較して、版の熱交換器により大きい表面積がある。それらは一緒に圧縮されるいくつかの薄い金属板で構成される。ガスケットは液体の上の形態の流路そして行為のシールが付いている熱伝達の版に付す。異なった材料にそれぞれの流れ道で異なったチャネルが互い違いにあり。それらは外側に漏らない。熱伝達の版の数は液体の量、液体の物理的性質、圧力降下および熱状態に従って定められる。各版は最高の熱伝達区域を高めるために波形を付けられる。
版の熱交換器の製造業者の導入:
